導波雷達測量

行程時間原理

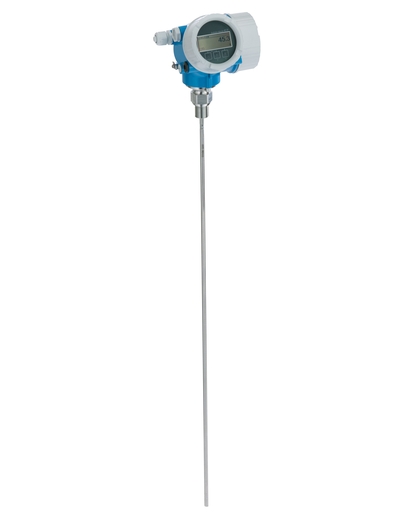

Levelflex FMP51

滿足液位測量最高要求的標準傳感器

Levelflex FMP51適用于過程工業極端工況下的液位測量，如高溫、高壓等場合。即使液面出現波動、產生泡沫或當儲罐內有障礙物產生干擾時，FMP51也能保持最穩定的測量值。Levelflex FMP51用于液體、漿料和泥漿的連續物位測量以及界面測量。測量值不受介質變化、溫度變化、氣體覆蓋或蒸汽的影響。

產品規格參數

測量精度

桿式探頭：+/- 2 mm (0.08 in)

纜式探頭<= 15 m (49 ft): +/- 2 mm (0.08 in)

Rope probe > 15 m (49 ft)： +/- 10 mm (0.39 in)

同軸探頭：+/- 2 mm (0.08 in)

過程溫度

-50...+200 °C

(-58...+392 °F)

過程壓力（絕壓）/最大過壓限定值

真空...40 bar

(真空...580 psi)

最大測量距離

桿式探頭： 10 m (33 ft)；最小介電常數DK>1.6

纜式探頭： 25...30 m (82...98 ft)；最小介電常數DK>1.6；

30...45 m (98...148 ft)；最小介電常數DK >1.9

同軸探頭；最小介電常數DK>1.4

主要接液部件

桿式探頭：

316L、Alloy C合金、陶瓷

纜式探頭：

316、316L、Alloy C合金、陶瓷

同軸探頭：

316L、Alloy C合金、陶瓷、PFA

優勢

即使在多變的測量產品或過程條件下，依然保持可靠測量

HistoROM集成數據存儲單元，帶來快速便捷的調試、維修和診斷

多回波追蹤創新技術，為測量結果帶來高度可靠性

硬件與軟件根據IEC 61508標準開發，達到SIL3級別

心跳技術，在整個生命周期內實現高效、安全的工廠運營

無縫集成到控制或資產管理系統，直觀的引導式操作概念（現場或通過控制系統）

通過世界權威的SIL和WHG實驗認證，節約您的時間與經濟成本

應用領域

可選擇桿式、纜式或同軸桿測量。

過程連接：始于?" 螺紋或法蘭

溫度：-40 到 +200°C (-40 到 +392°F)

壓力：-1 到 +40bar (-14.5 到 +580psi)

最大測量范圍：桿式 10m (33ft), 纜式 45m (148ft), 同軸桿 6m (20ft)

精度誤差： ±2mm (0.08")

國際防爆保護認證， WHG溢出保護， SIL，船用認證，5-點線性協議

特征和規格

連續液位測量

測量原理

導波雷達

特點/應用

Premium精度的設備

桿式探頭、纜式探頭、同軸探頭

內置數據存儲單元，出廠預標定，可靠測量：波動液面+泡沫，變化介質

界面測量

清晰的液/液界面；

同時測量界面和總液面高度

特點

Heartbeat Technology,

Bluetooth? commissioning,

Operation and maintenance SmartBlue App,

HistoROM,

RFID TAG for easy identification

電源/通信

兩線制（HART、PROFIBUS PA、FOUNDATION Fieldbus）

四限制（HART）
